Código: MS-00036

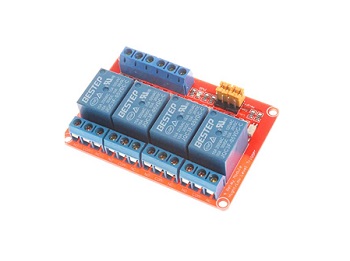

MODULO RELAY DE 4 CANALES 24V

•El relay normalmente abre la interfaz de carga máxima: 250 V/10 A CA, 30 V/10 A CC.
•Con aislamiento de optoacoplador, capacidad de unidad fuerte, rendimiento estable; corriente de activación 5 mA.
•Cada canal del módulo puede ser activado por un puente para establecer un nivel alto o bajo.
•Diseño resistente a fallos, incluso si la línea de control está desconectada, el relay no se mueve.
•Indicador de estado: alimentación (verde), indicador de estado del relay de 4 canales (rojo).
•Todas las interfaces de tamaño de módulo se pueden conectar directamente a través del bloque de terminales.

Interfaz del módulo:
•DC+: Conecte al positivo de la fuente de alimentación.
•DC-: Conecte el negativo de la fuente de alimentación.
•IN1-IN4: Según la configuración de cada canal, el relé correspondiente puede ser controlado por alto o bajo nivel.

Salida de relay:
•NO1--NO4: Relay normalmente interfaz abierta.
•Interfaz común de relay COM1--COM4
•NC1-NC4: Relay de interfaz normalmente cerrada.

Alta y baja selección del disparador:
•S1-S4 son las selecciones de gatillo de nivel alto y bajo de los relés 1 a 4 en secuencia.
•Cuando se conecta COM y LOW, el relay correspondiente se activa por bajo nivel y, cuando se conecta COM y HIGH, se activa por alto nivel.
