Código: MS-00034

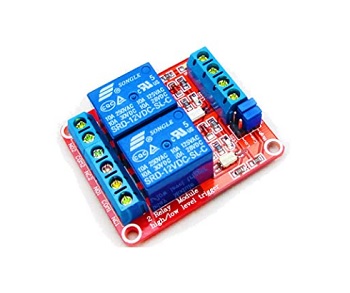

MODULO RELAY DE 2 CANALES 12V

•Puede establecer disparador de nivel alto o bajo con saltador.
•Aislamiento óptico de parche, fuerte capacidad y rendimiento estable.
•El módulo puede ser alto o bajo por un gatillo de ajuste de puente.
•Diseño tolerante a fallos, incluso si la línea de control está rota, el relay no funcionará.
•Carga máxima: 250 V/10 A, CC 30 V/10 A.
•Indicador de encendido (verde), indicador de estado del relay (rojo)

Interfaz del módulo:
•DC +: fuente de alimentación positiva DC 12V
•DC-: conexión de alimentación negativa
•IN1: 1 señal de canal para activar el extremo, puedes establecer un relay de control de nivel alto o bajo.
•IN2: señal de 2 canales para activar el extremo, puedes establecer un relay de control de nivel alto o bajo.

Salidas de relay:
•NO1: Después de un relay normalmente abierto interfaces, relay antes de flotar, tira en cortocircuito con COM1.
•COM1: 1 interfaz común de relay
•NC1: 1 puerto normalmente cerrado, relay COM1 en cortocircuito antes y después de que el tirón vacante
•NO2: interfaz de relay normalmente abierta, el relay antes de flotar, tirar hacia atrás y COM2 corto
•COM2: relay de interfaz común 2
•NC2: relay de interfaz de relay normalmente cerrado de 2 vías frontal corto y COM2, tira de poste vacante
